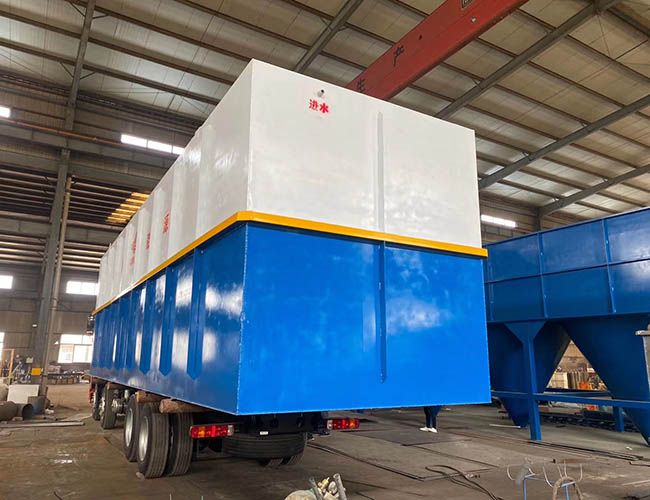

MBR膜一体化污水处理设备工艺说明
污废水通过格栅，利用机械格栅去除大块杂物、漂浮物等，避免对后续设备的影响。在格栅井内安装一套机械格栅，栅条间隙为1-2mm，由进水室、格栅渠道组成。在格栅进水室设置应急溢流管，当设备故障或其他非常原因，使进水室的污水超过高设定水位时，污水通过应急溢流管超越排出，为检修，在格栅前设置圆形闸阀。栅渣需定期清理，可作垃圾处理。
b.调节池
由于来自各时的水质、水量均不一样，一般高峰流量为平均处理量的2～8倍，因此为使处理系统连续稳定地运行，同时调节水量和均和水质，设计一座调节池。调节池的设计有效容积一般为平均处理量的4～12倍，为保证调节池内不沉积污物，设置潜水搅拌器进行搅拌。设置液位自动控制装置，水泵将根据液位自动开启；设置潜污泵提升污水至缺氧池，配套自动耦合起吊装置。
c.缺氧池
污水进入缺氧池，同时进入的还有膜池的回流混合液和污泥池的污泥。缺氧池主要作用是依靠污水中的有机物为碳源，利用反硝化细菌的反硝化作用将回流至该池泥水混合物中的硝酸盐、亚硝酸盐转化为氮气，从而实现废水脱氮。此外，由于在脱氮过程中也消耗了污水中的有机物，所以废水COD同时降低。池内设潜水搅拌器，溶解氧浓度为0.5mg/L。
d.好氧池
污水经缺氧池处理后，自流进入好氧池，即进入好氧处理阶段。在曝气状态下中大量繁殖的活性污泥中微生物以及硝化菌群、磷细菌，降解或吸附水中含碳、氨氮、磷有机污染物质，以达到净化水质的目的。池内设置硅橡胶管式曝气器，具有良好的氧转移率。控制溶解氧浓度2.0mg/L。
好氧池采用鼓风曝气方式。传统地埋式常用潜流曝气方式，但运行发现当停止曝气时，污泥沉淀至曝气口附近而造成曝气口堵塞现象，使曝气机难以启动，甚至完全不能启动；同时，由于潜流曝气设备埋设于地下，造成维修更换困难，给正常运行造成很大的麻烦。所以本设计采用罗茨鼓风机进行鼓风曝气，安装由管道组成的曝气系统，不易堵塞，风机设在设备房，维修更换方便。
e.MBR池
MBR膜生物反应器
利用膜对生化反应池内的含泥污水进行过滤，实现泥水分离。一方面，膜截留了反应池中的微生物，使池中的活性污泥浓度大增加，使降解污水的生化反应进行得更迅速；另一方面，由于膜的高过滤精度，保证了出水清澈透明，得到高质量的产水。
膜池设置MBR膜组件系统及配套的出水、清洗、吹扫等系统。MBR膜区内的吹扫（曝气）有两个用途，一是用于膜组件周围的气水振荡，保持膜表面清洁，二是为提供生物降解所需要的氧气。通过膜的高截留作用，全部细菌及悬浮物均被截流在曝气池中，可以有效截留硝化菌，使硝化反应顺利进行，有效去除氨氮；同时可以截留难于降解的大分子有机物，延长其在反应器中的停留时间，使之得到大限度的降解。剩余污泥通过膜区剩余污泥泵定期排出，可控制系统内活性污泥的浓度及污泥龄。
f.消毒/清水池
经膜过滤的出水尚有一部分病毒不能被去除，出水再经消毒即可达标回用。可采用紫外消毒，消毒后的水储存在清水池内供使用，预留取水泵位置。
MBR膜工艺
a.格栅污废水通过格栅，利用机械格栅去除大块杂物、漂浮物等，避免对后续设备的影响。在格栅井内安装一套机械格栅，栅条间隙为1-2mm，由进水室、格栅渠道组成。在格栅进水室设置应急溢流管，当设备故障或其他非常原因，使进水室的污水超过高设定水位时，污水通过应急溢流管超越排出，为检修，在格栅前设置圆形闸阀。栅渣需定期清理，可作垃圾处理。
b.调节池
由于来自各时的水质、水量均不一样，一般高峰流量为平均处理量的2～8倍，因此为使处理系统连续稳定地运行，同时调节水量和均和水质，设计一座调节池。调节池的设计有效容积一般为平均处理量的4～12倍，为保证调节池内不沉积污物，设置潜水搅拌器进行搅拌。设置液位自动控制装置，水泵将根据液位自动开启；设置潜污泵提升污水至缺氧池，配套自动耦合起吊装置。
c.缺氧池
污水进入缺氧池，同时进入的还有膜池的回流混合液和污泥池的污泥。缺氧池主要作用是依靠污水中的有机物为碳源，利用反硝化细菌的反硝化作用将回流至该池泥水混合物中的硝酸盐、亚硝酸盐转化为氮气，从而实现废水脱氮。此外，由于在脱氮过程中也消耗了污水中的有机物，所以废水COD同时降低。池内设潜水搅拌器，溶解氧浓度为0.5mg/L。
d.好氧池
污水经缺氧池处理后，自流进入好氧池，即进入好氧处理阶段。在曝气状态下中大量繁殖的活性污泥中微生物以及硝化菌群、磷细菌，降解或吸附水中含碳、氨氮、磷有机污染物质，以达到净化水质的目的。池内设置硅橡胶管式曝气器，具有良好的氧转移率。控制溶解氧浓度2.0mg/L。
好氧池采用鼓风曝气方式。传统地埋式常用潜流曝气方式，但运行发现当停止曝气时，污泥沉淀至曝气口附近而造成曝气口堵塞现象，使曝气机难以启动，甚至完全不能启动；同时，由于潜流曝气设备埋设于地下，造成维修更换困难，给正常运行造成很大的麻烦。所以本设计采用罗茨鼓风机进行鼓风曝气，安装由管道组成的曝气系统，不易堵塞，风机设在设备房，维修更换方便。
e.MBR池
MBR膜生物反应器
利用膜对生化反应池内的含泥污水进行过滤，实现泥水分离。一方面，膜截留了反应池中的微生物，使池中的活性污泥浓度大增加，使降解污水的生化反应进行得更迅速；另一方面，由于膜的高过滤精度，保证了出水清澈透明，得到高质量的产水。
膜池设置MBR膜组件系统及配套的出水、清洗、吹扫等系统。MBR膜区内的吹扫（曝气）有两个用途，一是用于膜组件周围的气水振荡，保持膜表面清洁，二是为提供生物降解所需要的氧气。通过膜的高截留作用，全部细菌及悬浮物均被截流在曝气池中，可以有效截留硝化菌，使硝化反应顺利进行，有效去除氨氮；同时可以截留难于降解的大分子有机物，延长其在反应器中的停留时间，使之得到大限度的降解。剩余污泥通过膜区剩余污泥泵定期排出，可控制系统内活性污泥的浓度及污泥龄。
f.消毒/清水池
经膜过滤的出水尚有一部分病毒不能被去除，出水再经消毒即可达标回用。可采用紫外消毒，消毒后的水储存在清水池内供使用，预留取水泵位置。
